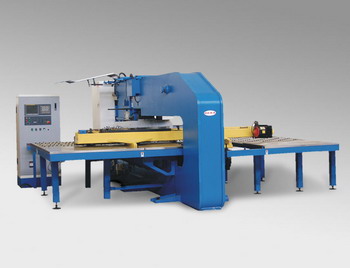

Координатно-пробивные прессы

Координатно-пробивные прессы являются относительно новым видом оборудования, впервые появившимся во второй половине прошлого века. На сегодняшний день данное оборудование является наиболее оптимальным вариантом для выполнения операций пробивки заготовок и перфорации металлического листа, благодаря высокой точности выполняемых операций и значительному увеличению производительности.

На современных производствах координатно-пробивные прессы используются для вырубки контурных деталей, пробивки фигурных отверстий, а также выполнения ряда операций по формовке изделий: пуклевка, отбортовка, вытяжка, формирование ребер жесткости и многих других.

Основными потребителями оборудования подобного типа являются металлообрабатывающие предприятия, выпускающие большой ассортимент различных деталей электротехнической, электронной, автомобильной и прочих отраслей промышленности, а также производства с высокой степенью автоматизации производственного процесса.

Как правило стандартная комплектация координатно-пробивного пресса включает:

Привод;
Пневмоситстему;
Траверсу перемещения с сервоприводами и зажимами;
Головная часть для пробивного инструмента;
Стол для обработки листа;
Систему управления с ЧПУ;
Выдвижной ящик для отходов.

Головная часть пресса может быть фиксированной, вращающейся или револьверного типа. Дополнительно оборудование может доукомплектовываться подъемным устройством для замены тяжелого инструмента, лазерной системой защиты стола по периметру, подсветкой рабочей зоны, системой вакуумирования стола, дополнительным программным обеспечением и прочими дополнительными элементами, повышающими функциональность, производительность и безопасность пресса.

В зависимости от типа привода различают гидравлические и электромеханические координатно-пробивные прессы. Ниже приведены примерные значения технических характеристик современного этого типа оборудования.

Модели		МР8-30		МР10-30
Номинальное усилие	кN	300	300	300	300	300	300
Размеры заготовок	мм	1250х2500	1250х4000	1250х2500	1250х4000	1250х5000	1500х5000
Максимальный вес заготовок	кг	156	156	156	156	210	235
Максимальная рабочая скорость	м/мин	106	106	106	106	106	106
Максимальная толщина заготовок	мм	6,35	6,35	6,35	6,35	6,35	6,35
Максимально пробиваемый диаметр	мм	Ø88,9	Ø88,9	Ø88,9	Ø88,9	Ø88,9	Ø88,9
Количество инструментальных станций	шт	32 24* 40*	32 24* 40*	32 24* 40*	32 24* 40*	32 24* 40*	32 24* 40*
Точность позиционирования	мм	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1
Максимальное количество ударов в ед. времени	уд/мин	450 600*	450 600*	450 600*	450 600*	450 600*	450 600*
Тип станины		«О»	«О»	«О»	«О»	«О»	«О»
Количество осей контролируемых системой управления	шт	4 3*	4 3*	4 3*	4 3*	4 3*	4 3*
Максимальный диаметр отверстия, пробиваемого индексируемой станцией	мм	50,8	50,8	50,8	50,8	50,8	50,8
Давление воздуха в пневмосистеме	МРа	0,55	0,55	0,55	0,55	0,55	0,55
Вес станка (нетто)	кг	14,5	15	19,5	20	20,5	22
Габаритные размеры, L х Ш Н	мм	5340х2700 2150	5340х4200 2150	5400х2700 2200	5400х4200 2200	5400х5200 2200	6100х5200 2200

Благодаря применению различных инструментов с помощью координатно-пробивного пресса можно изготавливать изделия с резьбой, рельефом, вентиляционные решетки, элементы фасадов, металлической мебели и фасадов, лестничные ограждения и многое другое.
