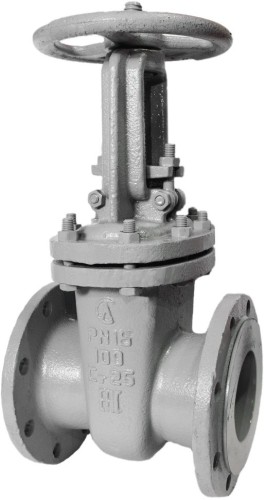

Задвижка стальная ЛМЗ клиновая 30с41нж Ру16

ПРИМЕНЕНИЕ

Трубопроводы, рабочей средой которых являются: вода, пар, нефть, нефтепродукты, воздух, газ I и II группы, и другие жидкости и газы неагрессивные к применяемым в задвижке материалам.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выдвижной шпиндель.

Установочное положение: любое (кроме маховиком вниз). Малые потери давления.

Уплотнение затвора из нержавеющей стали.

Герметичность затвора соответствует классу «А» по ГОСТ 9544.

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление: 1,6 МПа. Максимальная температура рабочей среды: +425*С. Температура окружающей среды: от -40 до +40вС.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

п/п

Наименование

Кол-во

Материал





1

Корпус

1

Сталь 25Л





2

Крышка

1

Сталь 25Л





3

Диск

2

Сталь 25Л





4

Наплавка в корпусе и на клине

4

Нержавеющая сталь 08Х18Н10Т





5

Ролик регулировочный

1

Нержавеющая сталь 20Х13





6

Сальник

1

Сталь 25Л





7

Маховик

1

Сталь 25Л





8

Гайка

1

Сталь 25Л





9

Втулка резьбовая

1

Латунь ЛС 59-1





10

Шпиндель

1

Нержавеющая сталь 20Х13





11

Прокладка

1

Паронит ПОН-Б





12

Сальниковые кольца

n/DN

Терморасширенный графит





13

Болт откидной

2

Сталь 35, класс прочности не ниже 5.6





14

Гайка

2

Сталь 20, класс прочности не ниже 5





15

Болт

n/DN

Сталь 20, класс прочности не ниже 5.8





16

Гайка

n/DN

Сталь 20, класс прочности не ниже 5





17

Шайба

2

Сталь 20





18

Болт

2

Сталь 20, класс прочности не ниже 5.8





19

Гайка

2

Сталь 20, класс прочности не ниже 5

РАЗМЕРЫ

DN

L

H

H1

V

D

D1

D2

nхød

Масса, кг





50

180

265

345

200

160

125

102

4х18

17





80

210

335

433

200

195

160

132

8х18

25





100

230

390

498

200

215

180

158

8х18

34

НОРМЫ И СТАНДАРТЫ:

производство в соответсвии ГОСТ 5762;


строительная длина в соответствии ГОСТ 3706;


фланцевое соединение согласно ГОСТ 33259;


процедуры испытаний соответствуют ГОСТ 33257.
