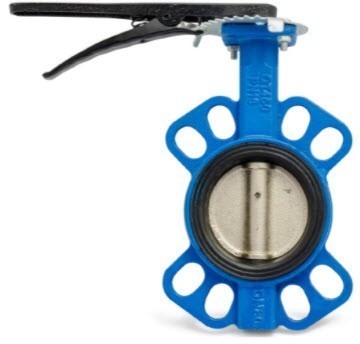

Затвор поворотный дисковый ЗПД Ду50 Ру16

Затвор поворотный дисковый ЗПД Ду50 Ру16 - качественный Китай. Гарантия.

Назначение: устанавливается на трубопровод в качестве запорного или условно-регулирующего устройства.

Рабочая среда: жидкие и газообразные среды, нейтральные к материалам деталей затвора, соприкасающихся со средой — вода, пар, воздух, вода морская, щелочи, спирт, кислоты минеральные и органические, их соли, гидроокись натрия.
Температура рабочей среды: от минус 15ºС до 130ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое (стяжное межфланцевое).
Герметичность затвора: класс А по ГОСТ 9544-2005.
Производитель: TianJin YuanDa Valves Co., Ltd.; Watts;
China Tech Hi Industry Import&Export Corporation;
Hebei Central Plumbing Industries Co., Ltd;
Dalian China Minerals Co., Ltd., КНР.

Материал основных деталей:
Корпус — серый чугун (СЧ20, СЧ25).
Диск — ковкий чугун КЧ30 с хромированным покрытием (серый чугун СЧ25 с покрытием хром, никель).
Шток — нержавеющая сталь 08Х18Н10т (20Х18Н10, 10Х18Н9Л).
Уплотнительные кольца — тефлон PTFE.
Материал уплотнения затвора — EPDM (этиленпропилендиеновый каучук).
Зубчатый сектор — анодизированный алюминий (сталь конструкционная).
Ручка — серый чугун СЧ25 с эпоксидным покрытием (сталь конструкционная штампосварная Ст20).

Для открытия/закрытия затвора необходимо повернуть рукоятку до упора.

Для регулирования потока — повернуть рукоятку на необходимый угол, соответственно с цифровыми индексами на зубчатом секторе, и зафиксировать ее в этом положении с помощью фиксатора.

Затворы дисковые поворотные применяются в качестве запорных или условно-регулирующих устройств на трубопроводах холодного и горячего водоснабжения хояйственно-питьевого и технического назначения, воздуховодах, других жидких и газообразных сред, нейтральных к материалам деталей затвора. Не рекомендуется установка затворов на среды, содержащие абразивы.

Габаритно-массовые и присоединительные размеры затворов дисковых поворотных:

Условный проход DN, мм

Стр. длина L, мм

Строительная
высота, мм

Межосевое расстояние D1, мм

Диаметр
отверстия под болт d, мм

Кол.
отверстий под болт n, шт

Масса, кг

Н Н1 Н2 Ду-40 45 210 73 134 110 184 2,43 Ду-50 45 263 80 158 125 21 2,63 Ду-65 51 283 89 171 145 23 2,83 Ду-80 52 299 95 181 160 23 3,63 Ду-100 58 336 112 199 180 23 4,77 Ду-125 58 364 126 213 210 23 5,57 Ду-150 58 393 139 227 240 24 7,07 Ду-200 65 467 174 260 295 24 12,55 Ду-250 70 520 202 292 355 30 16,6

Установку поворотных затворов на трубопровод следует производить между фланцами стальными приварными встык ГОСТ 12821-80 (фланцами воротниковыми), диаметр которых соответствует номинальному диаметру затвора дискового поворотного.
Использование фланцев с внутренним диаметром меньше чем номинальный диаметр дискового затвора, может привести к блокировке диска и его повреждению. При применении фланцев с внутренним диаметром больше чем номинальный диаметр затвора, фланцы не будут полностью закрывать седловое уплотнение, что может привести к его деформации и повреждению.

Уплотнительная поверхность манжеты должна быть равномерно совмещена с уплотнительной поверхностью фланцев, применение дополнительных уплотнительных прокладок не требуется. Во избежание зажатия диска уплотнением и последующего повреждения уплотнения, при монтаже диск затвора должен быть полуоткрыт, но не выходить за пределы корпуса. После того как затвор отцентрирован и слегка прикручен шпильками, но не затянут, диск устанавливается в положение «полностью открыт». Выполняется равномерная затяжка шпилек по периметру так, чтобы фланцы и корпус затвора соприкасались. Если установка произведена правильно, затвор дисковый поворотный межфланцевый должен свободно открываться и закрываться.
